детский парк
ЕЛМАЙ

задача

Проектирование и реализация трех навесов и световых скамеек

На набережной реки Казанка открыт новый детский парк ЕЛМАЙ. Это три навеса-перголы от солнца диаметром 32 метра и 14.5 метров и более 200 модулей световых скамеек.

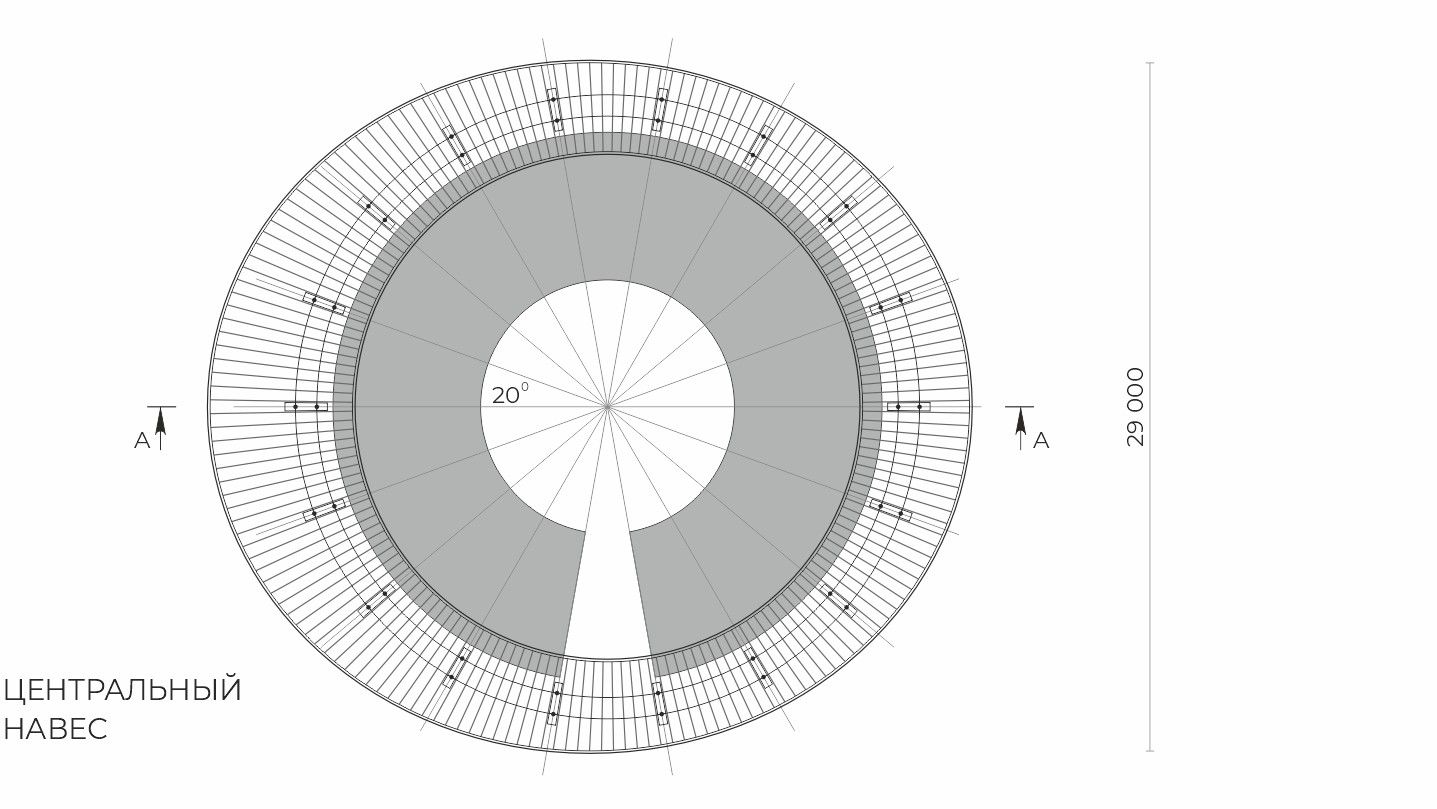

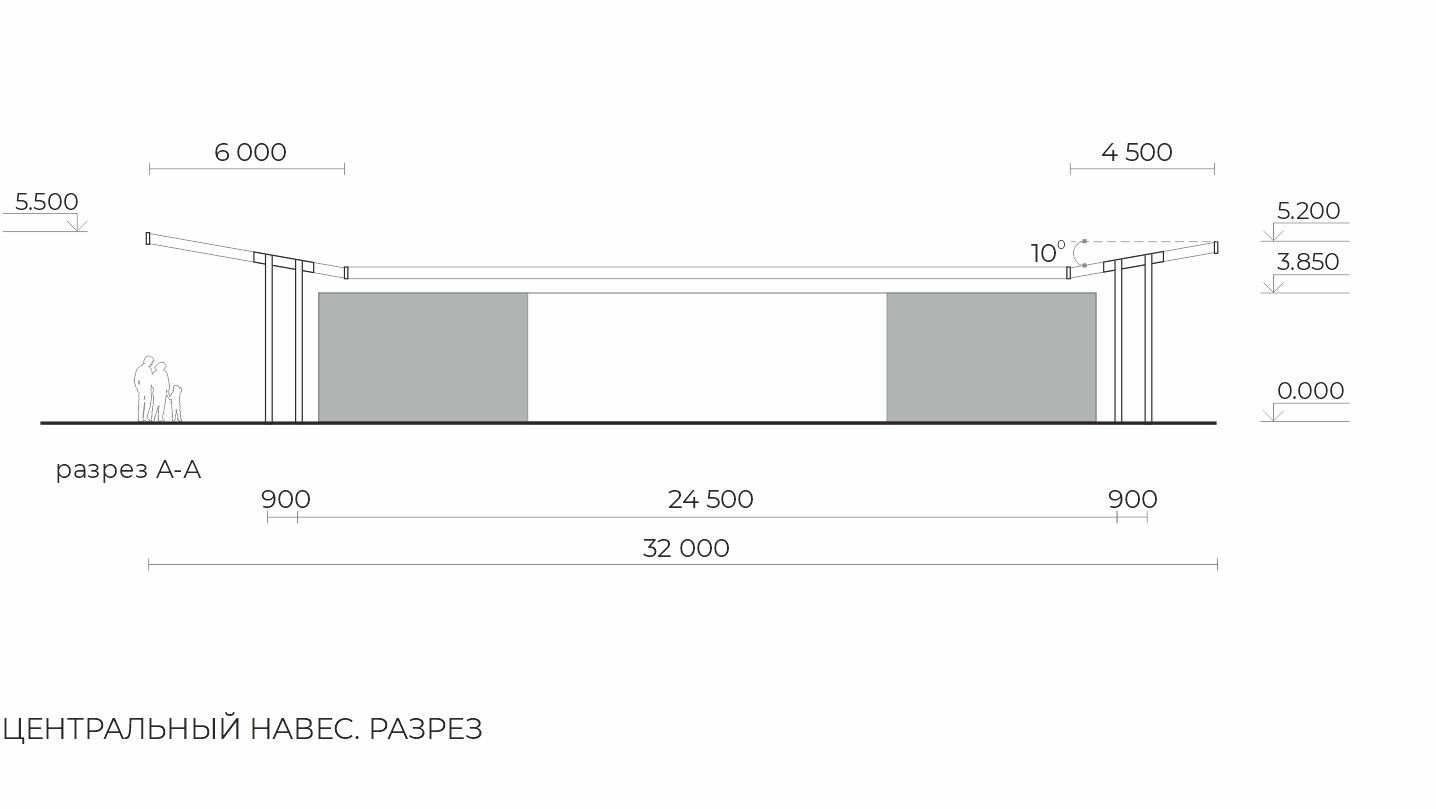

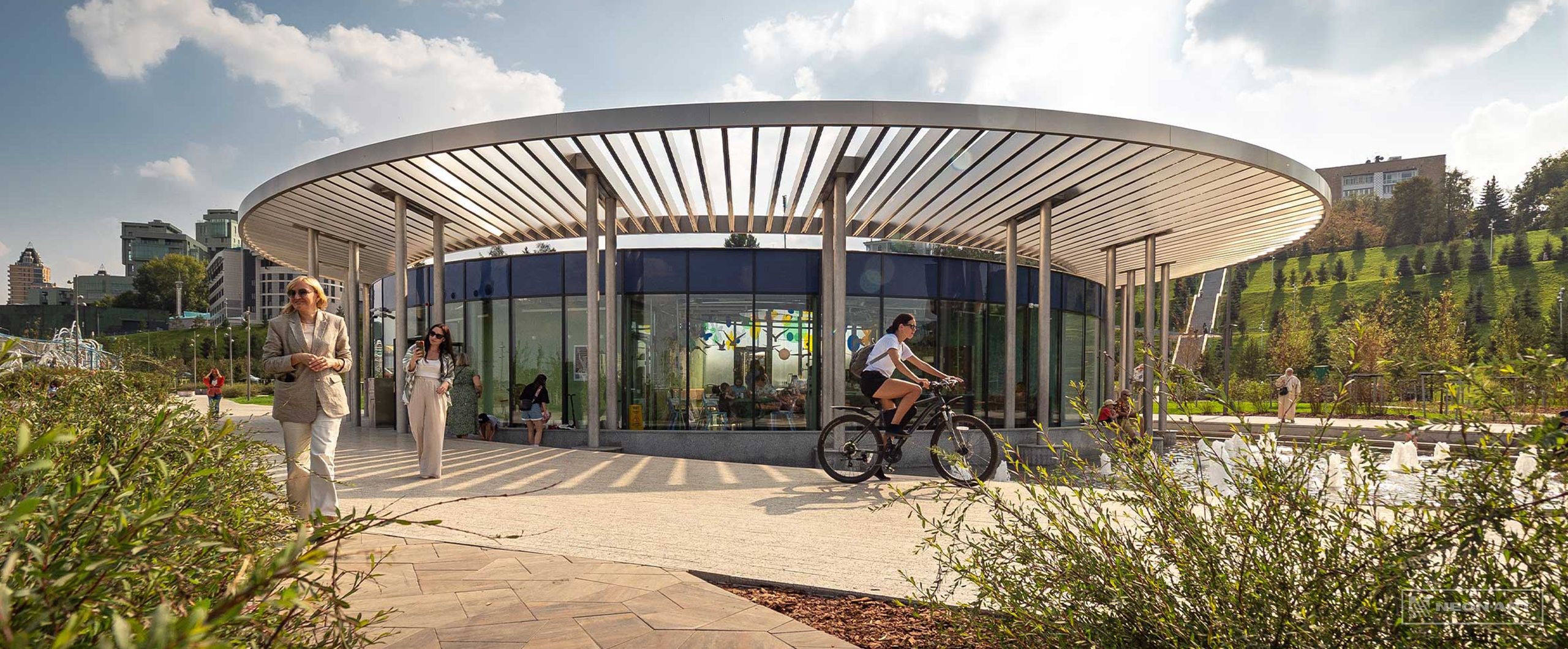

Центральный навес стоит над павильоном и частично опирается в чашу бассейна с фонтанами, с чем и связаны основные сложности в проектировании.

Для исключения снеговых нагрузок предложено использование ламелей из нержавеющей стали длиной до 6 метров.

Колонны, так как они стоят в бассейне, решили делать из нержавеющей стали и весь силовой каркас соответственно тоже.

По задумке архитектора вода должна отражаться в подшивке навеса, который должен быть достаточно изящным при своих размерах.

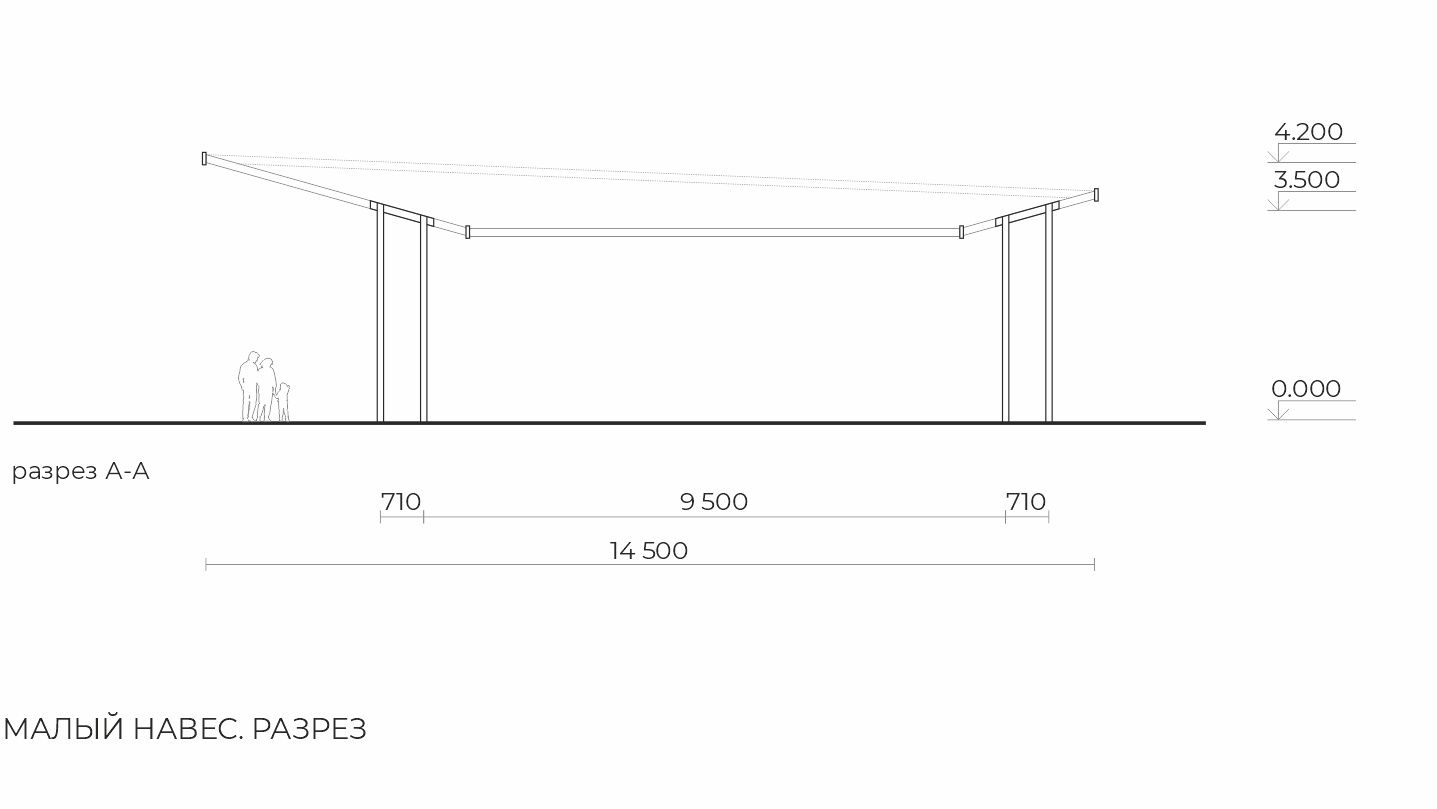

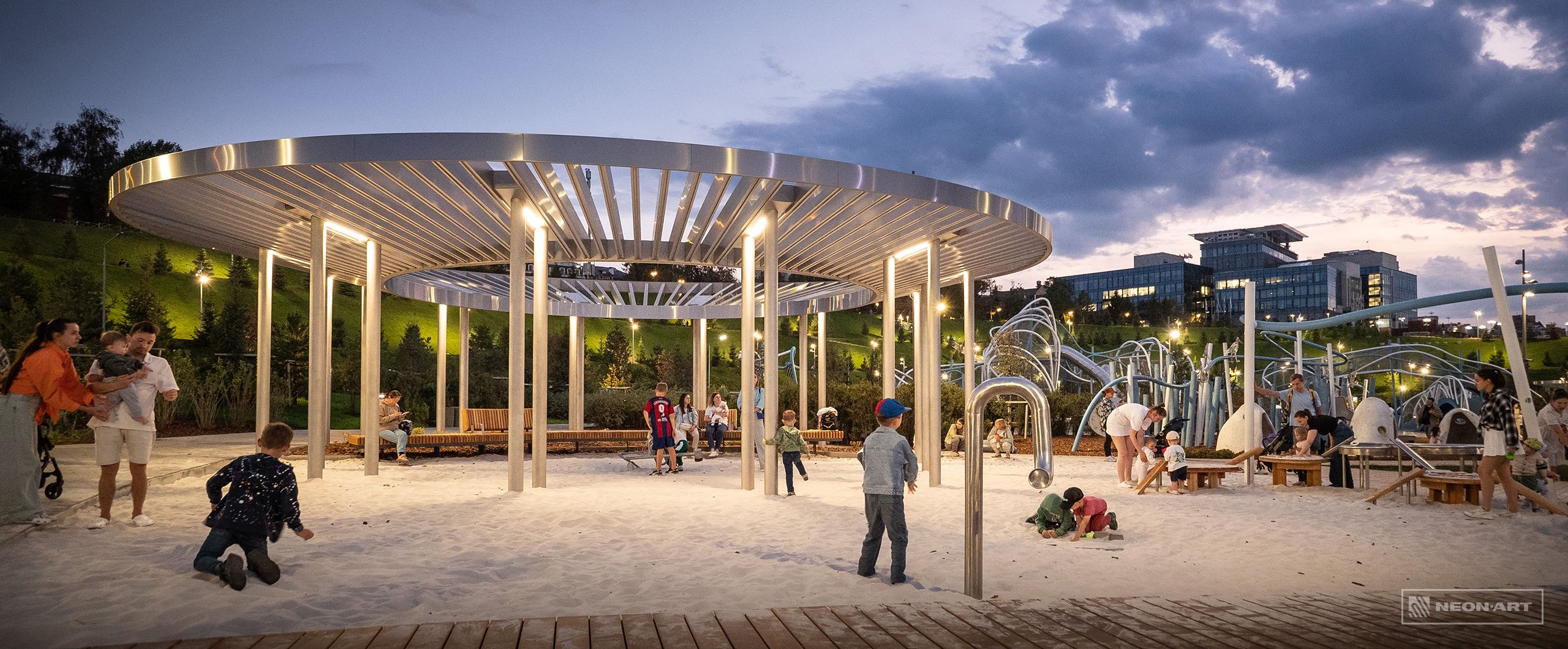

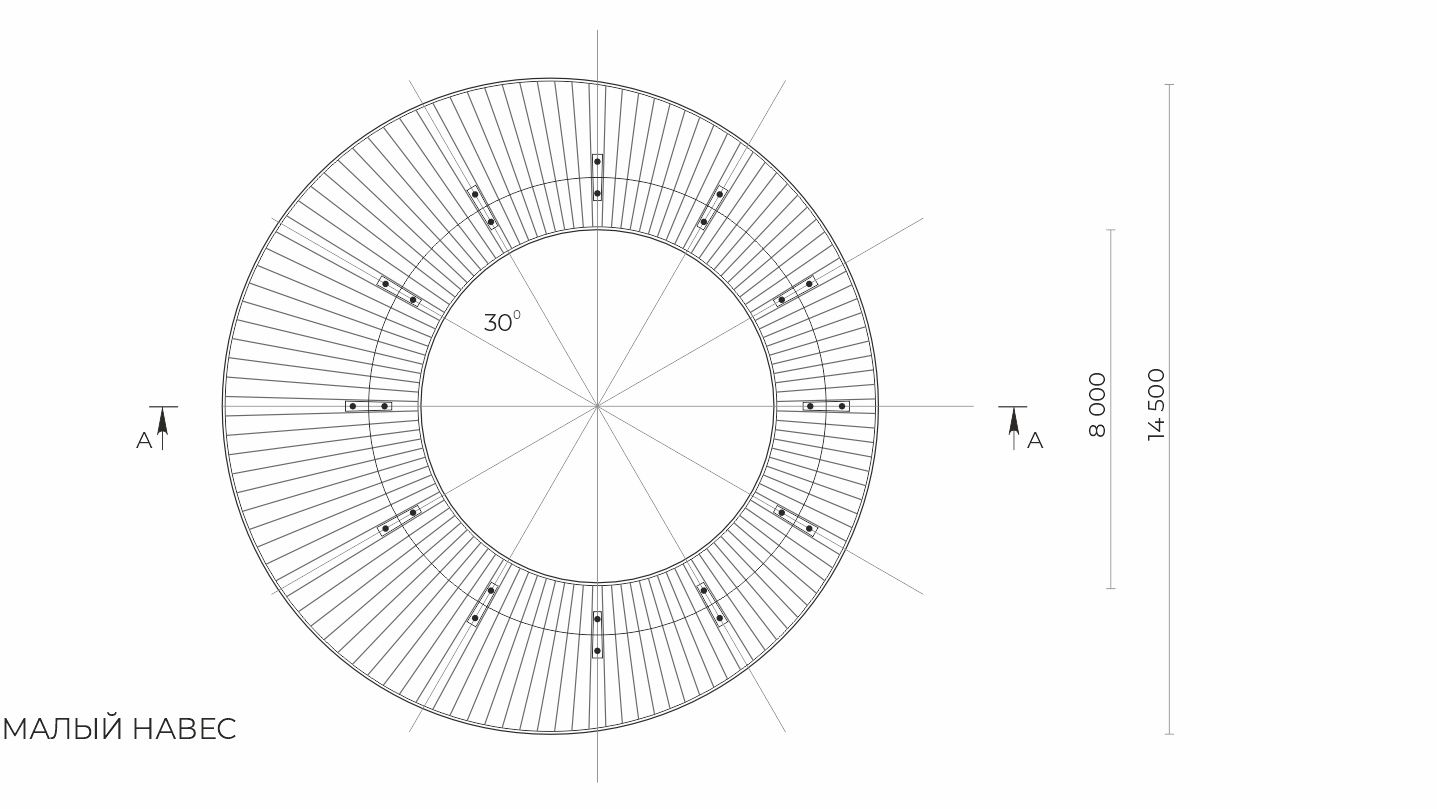

Два теневых навеса в игровой зоне изготовлены аналогично центральному но меньшего размера, 14.5 метра в диаметре.

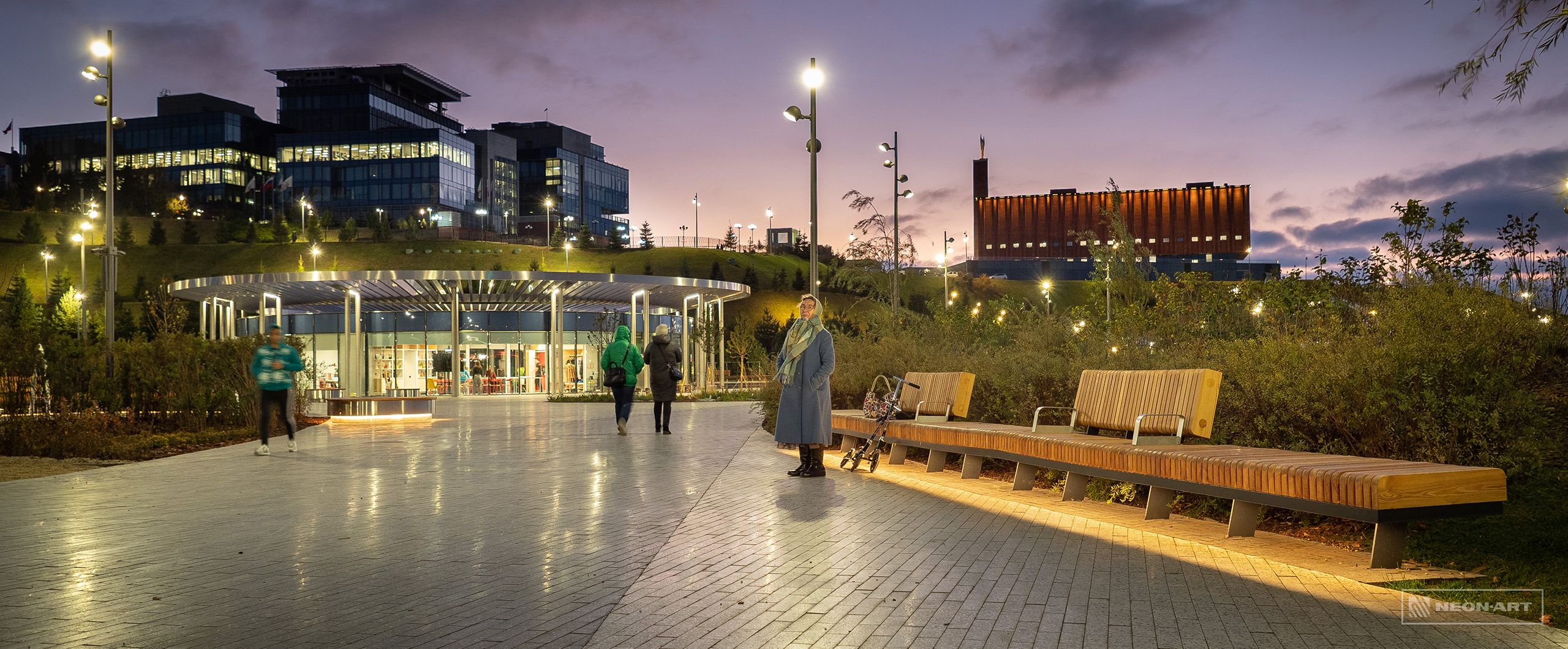

В парке установлены световые модульные скамейки

Модули разного радиуса создают сложный профиль скамейки, повторяющей геометрию игровой зоны
